Вместе с новыми полноразмерными платами на системной логике X570, ASUS выпускает и компактные версии форм-факторов Mini-ITX и Мini-DTX. Примечательно, что на топовых решениях данных форм-факторов сохраняется почти весь набор возможностей, присущих «большим» решениям. Это непростая задача, и наблюдать за тем, как инженеры решают проблемы компоновки узлов, блоков, радиаторов и разъемов в столь малых габаритах, — одно удовольствие. В этом обзоре предлагаю насладиться одной из самых навороченных плат под процессоры AMD Ryzen — Crosshair VIII Impact.
Технические характеристики
- Форм-фактор: Mini-DTX (203×170 мм).
- Процессорный разъем: Socket AM4.
- Системная логика: AMD X570.
- Оперативная память: 2 × DIMM, DDR4-2133-4800 до 64 ГБ.
- Звук: ROG SupremeFX 7.1 HD (Realtek ALC1220 + ESS ES9023P).
- Сеть проводная: гигабитный Ethernet (Intel I211-AT).
- Сеть беспроводная: Wi-Fi 802.11ax 2×2 (Intel Wi-Fi 6 AX200), Bluetooth 5.0.
- Слоты расширения: 1 × PCI-Ex16.
- Накопители: 4 × SATA III 6 Gbit/s, 2 × M.2 NVMe / SATA III 6 Gbit/s
- Задняя панель: оптический выход S/PDIF, кнопки Clear CMOS, BIOS FlashBack и Reset, 2 × SMA, Q-Code LED, 3 × 3,5-мм аудиоджек, 2 × USB 3.2 Gen 1, 6 × USB 3.2 Gen 2, RJ45.
На момент написания обзора цена данной платы составляет 33 000 рублей.
Комплектация
Коробка небольшая, из плотного картона, свободно помещается в любой рюкзак, пакет или сумку.
Комплектация, как всегда, состоит из двух частей — бумажно-софтовой и «железной». К первой относятся наклейки, инструкции разной степени подробности, диск с драйверами, подставка под кружку. Ко второй — антенна, кабели SATA, шнуры для подключения подсветки, винты крепления SSD и удлинитель-переходник для удобного подключения кнопок и индикаторов передней панели корпуса. Все необходимое, ничего лишнего.
Внешний вид
Crosshair VIII Impact выглядит не броско, но солидно, в традиционном стиле продуктов ROG-линейки.

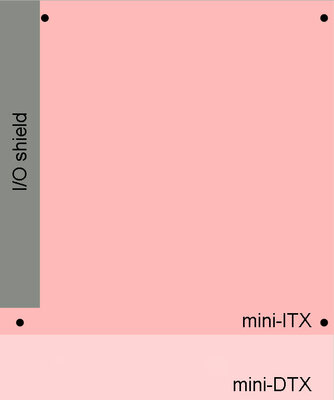

Форм-фактор исполнения — Mini-DTX (203 × 170 мм), чуть шире и короче, чем Mini-ITX (215 × 191 мм).

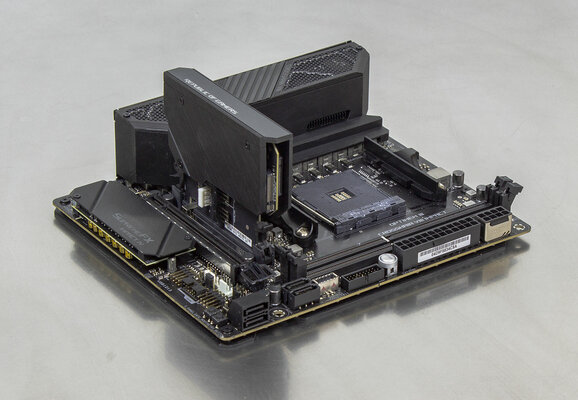

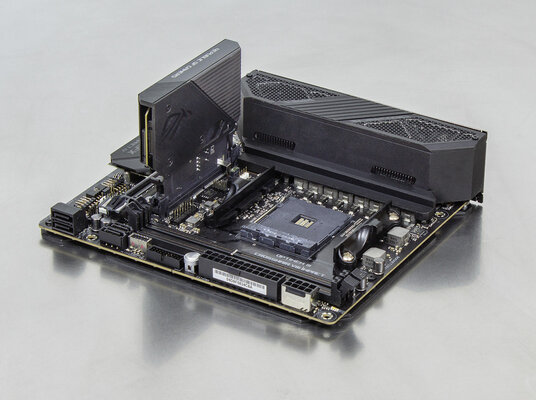

При взгляде на плату хорошо видно, что в Mini-ITX не уложиться никак, много места отнимают дополнительные элементы. Вообще, полный вид материнки «в сборе» немного другой — добавляется вертикальная плата расширения (подробнее рассмотрена ниже).

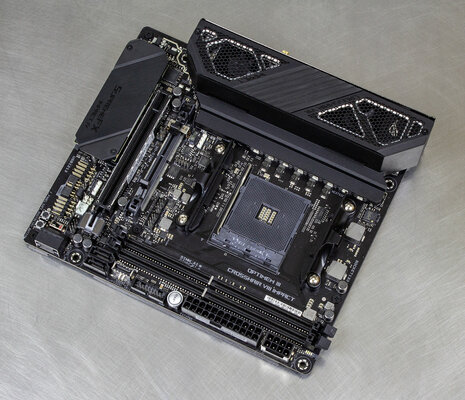

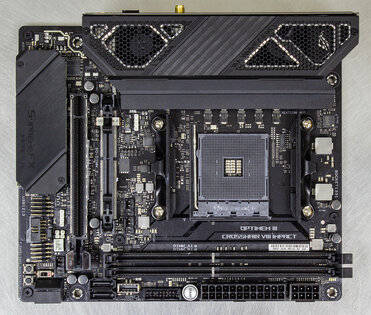

Для начала — общий вид с двух сторон. Сказать, что монтаж плотный — значит не сказать ничего. Каждый квадратный сантиметр занят каким-нибудь крупным элементом, разъемом.
Видно, каких усилий стоило сделать «санитарную зону» вокруг процессорного разъема, чтобы вместить крупные системы охлаждения.

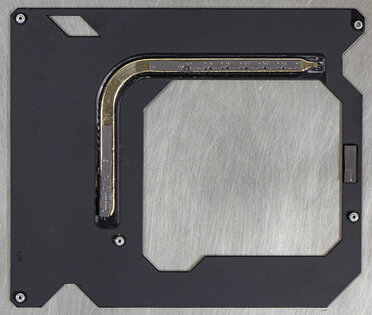

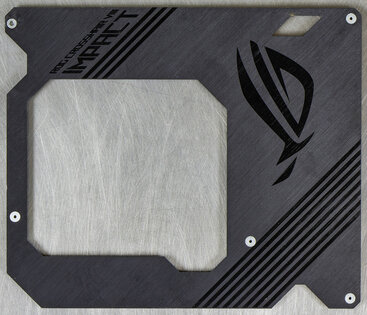

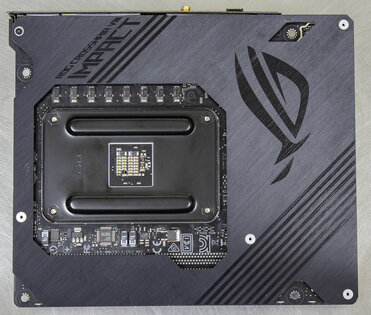

Дополнительный радиатор установлен с обратной стороны платы. Аналогичное решение применяется на многих видеокартах серии STRIX и крупных плат формата ATX. Стоит отметить, что не всякий корпус нормально «подружится» с таким бэкплейтом, и выбирать стоит модели с высокими винтовыми стойками, чтобы штампованные выступы не упирались в пластину. Для улучшения отвода тепла от силовых элементов системы питания установлена 6-мм теплотрубка на внутренней стороне кожуха.

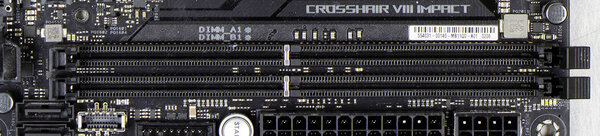

Но вернемся к лицевой части. Самые габаритные разъемы после процессорного сокета — слоты под оперативную память. Их два, рассчитаны на модули DDR4 суммарным объемом до 64 ГБ. Несмотря на значительное удаление от слота PCI Express x16, левой защелки у DIMM нет. А жаль, с двумя защелками демонтировать модули гораздо удобнее, особенно при такой тесной компоновке.

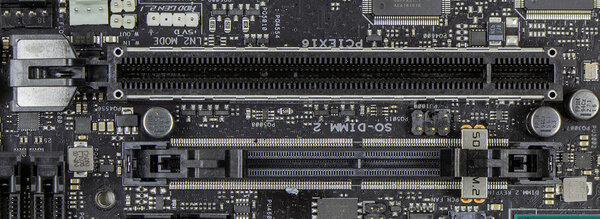

Слот PCIEx16 расположили далеко от сокета, и на то есть причины — с другой стороны дополнительный модуль установить не получится, мешает кулер видеокарты. А за ней — в самый раз. Чтобы пользователь не перепутал слоты, под дополнительный модуль взяли разъём SO-DIMM и оснастили его ключом в виде металлической планки.

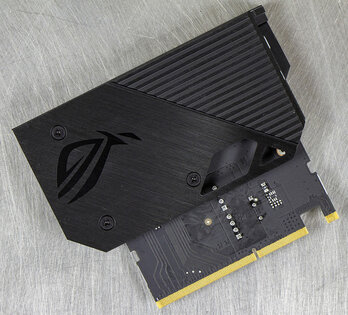

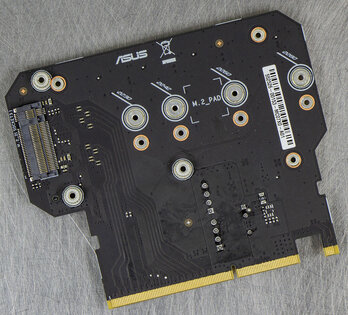

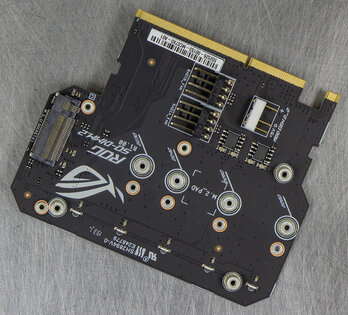

Что же это за модуль? Печатная плата с двумя разъемами под вентиляторы, одним для подсветки и парой слотов под установку M.2-накопителей. Под каждый накопитель предусмотрен алюминиевый радиатор с термоинтерфейсом. Все соединения винтовые, монтаж разъемов максимально удобный, радиаторы с большой площадью поверхности и красиво оформлены. Радует тот факт, что устанавливать её совершенно необязательно, если вы не планируете использовать M.2 SSD или подключать дополнительные вентиляторы в большом количестве.

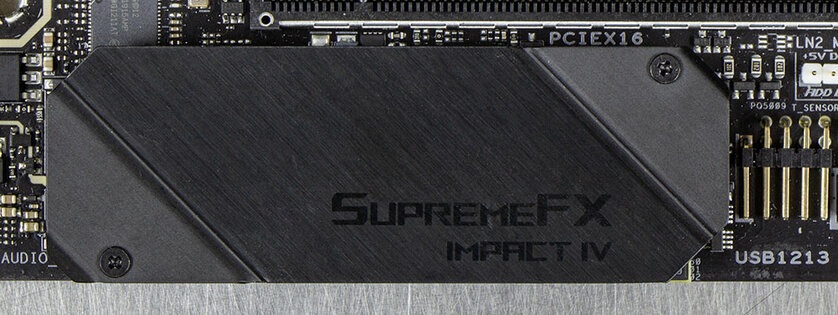

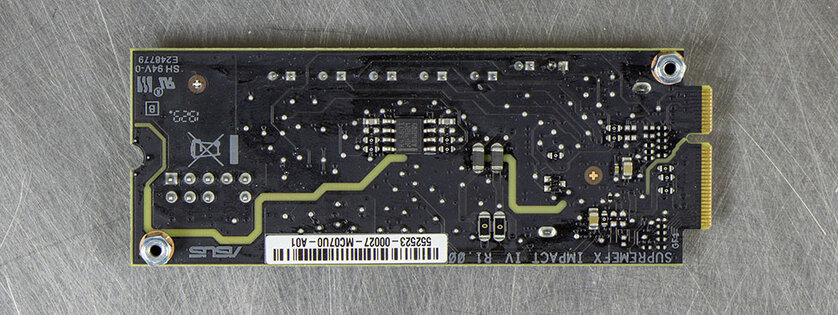

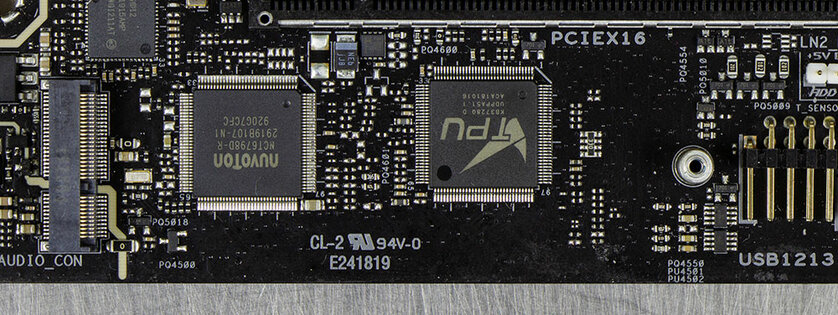

С другой стороны от слота PCIEx16 можно найти аудиокарту SupremeFX, выполненную на отдельной печатной плате, установленной наподобие M.2-накопителя в специализированный слот. Сверху для минимизации наводок и приятного внешнего вида смонтирована алюминиевая пластина.

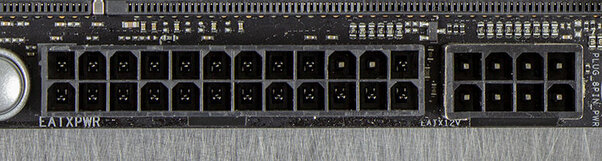

Два разъема питания вынесены на край платы, ближе к модулям памяти. Хорошее решение, особенно учитывая энергопотребление некоторых моделей серии Ryzen 3 и плотный монтаж. Тянуть толстый и габаритный кабель доппитания к стандартному месту (рядом с доппанелью питания) было бы совсем неудобно, особенно с габаритным низкопрофильным кулером.

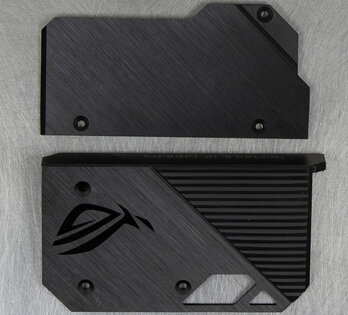

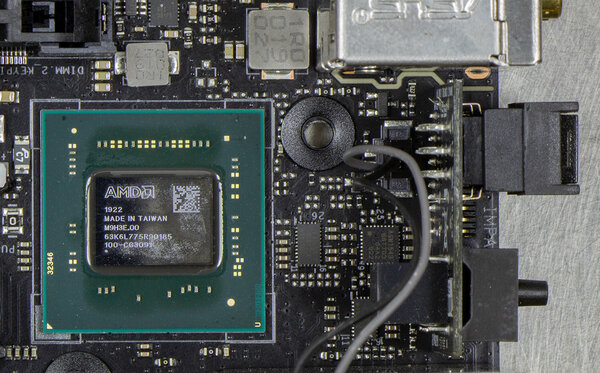

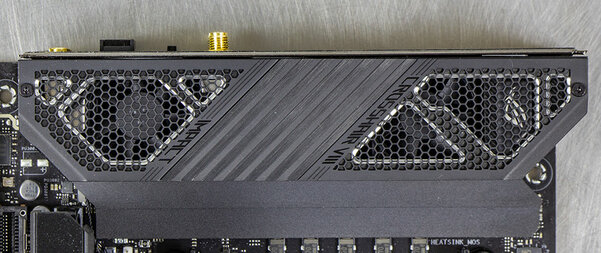

Один из моментов удивления наступает после демонтажа кожуха задней панели разъемов. Он не пластиковый, как обычно, а из алюминия, и служит теплоотводом для силовых элементов системы питания и чипсета одновременно. Последний установлен в непривычном месте — у «заднего» края платы.

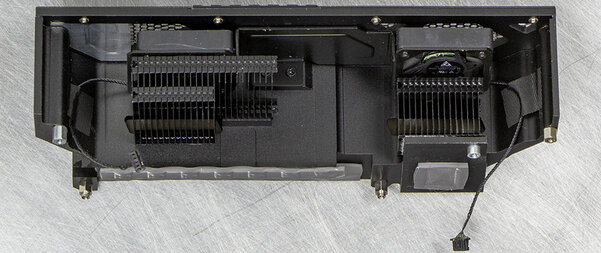

Внутри кожуха даже нашлось место для наборных радиаторов и двух 20-мм вентиляторов.

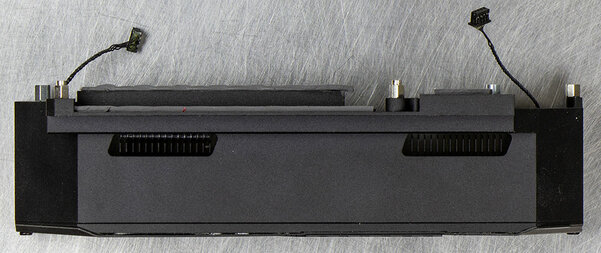

Для удаления нагретого воздуха за пределы корпуса предусмотрены прорези в несъемной заглушке задней панели.

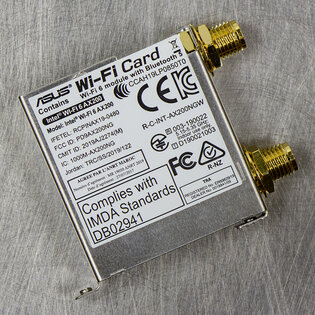

Как видно, самих разъемов минимум: восемь USB третьей версии, проводной гигабитный Ethernet, оптический выход SP/DIF, три 3,5-мм миниджека и два SMA-гнезда под антенны беспроводного модуля. Сам модуль Intel AX200 с поддержкой Wi-Fi 802.11ax и Bluetooth 5.0 установлен в отдельном корпусе-экране.
Отдельно стоит упомянуть про вынесенный на заднюю панель двузнаковый индикатор POST-кодов, Reset, кнопку сброса настроек Clear CMOS и «слепой» перепрошивки BIOS (нужный USB порт для подключения флэшки с прошивкой также помечен). Практично и удобно, учитывая, что на многих корпусах под платы такого формата нет кнопки Reset.

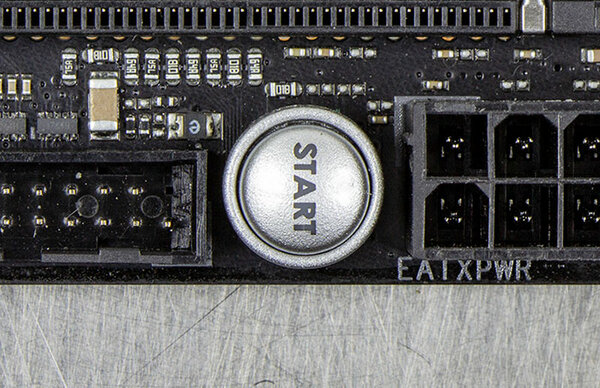

Примечательно, что кнопка Power также распаяна на плате, крупная и удобная, как на всех полноразмерных версиях.

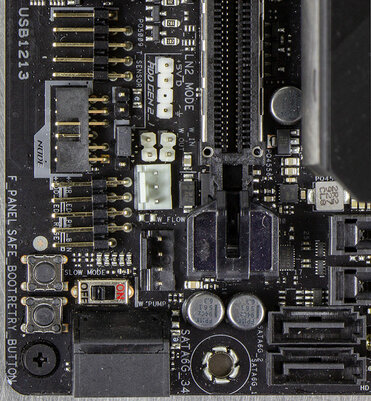

Две другие кнопки (SAFE_BOOT и RETRY_BUTTON) и джампер LN2 распаяны в ближнем левом углу, рядом с разъемами под вентиляторы и датчики потока. Там же второй коннектор для светодиодной ленты, который, скорее всего, будет совершенно перекрыт установленной видеокартой. Отмечу, что наличие такого количества «чисто оверклокерских» фишек — большая редкость для плат форм-факторов Mini-DTX и Mini-ITX.
На фотографии видно также SATA-розетки, сгруппированные парами: две «вертикальные» и две «угловые». Приятно, когда есть выбор по подключению — не в каждом корпусе можно завести все шлейфы в одну угловую колодку на 4 или 6 портов.

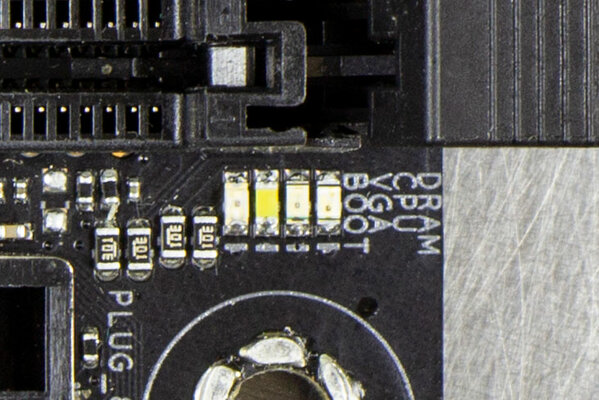

Рядом с разъемом питания есть упрощенный индикатор самоинициализации из четырех разноцветных (что очень удобно!) светодиодов. С его помощью легко определить, дошла ли матплата до загрузки с диска или все ещё «висит» на одном из промежуточных этапов.

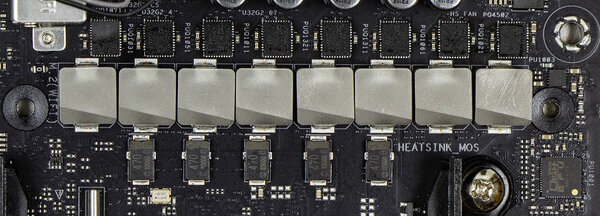

Преобразователь питания процессора десятиканальный (8+2), на базе контроллера ASP1405I (он же Infineon IR35201).

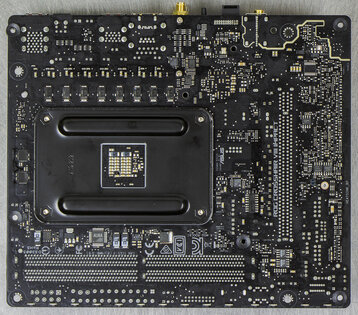

Без всех «надстроек» и радиаторов Crosshair VIII Impact не кажется менее сложной, скорее наоборот — по плотности монтажа хорошо виден объем проделанной инженерами работы. Примечательно, что на обратной стороне платы минимум элементов, хотя многие производители за неимением места активно используют эту сторону под свои нужды.
UEFI-оболочка BIOS
Фирменная оболочка UEFI совсем не изменилась с прошлой версии. Эту фразу я повторяю уже раз в пятый или седьмой, и это хорошо. Потому что, как верно гласит пословица, стабильность — признак зрелости. Когда ни добавить, ни убавить — все идеально. Следующим шагом, наверное, будет возможность самостоятельно «собирать» меню из того, что нужно, и изменять формат отображения. или добавят поддержку VR прямо со старта платы…
EZ Mode радует простотой и аскетизмом. Только необходимая базовая информация, ничего лишнего.

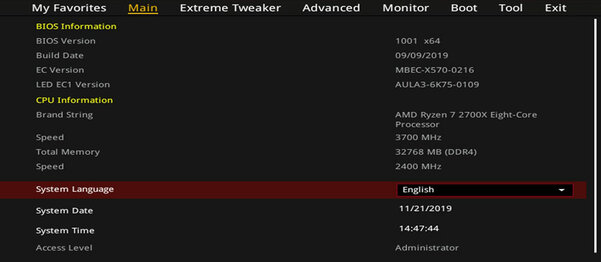

Раздел Main так и вовсе является олицетворением стабильности — уже десяток лет никаких изменений. Ну, пару пунктов убавили-добавили, кардинально ничего не сменив.

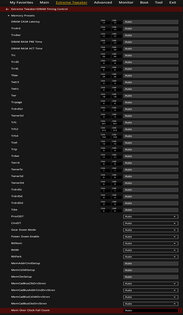

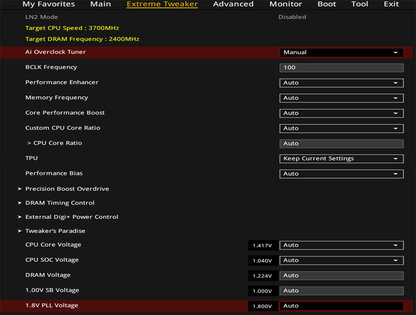

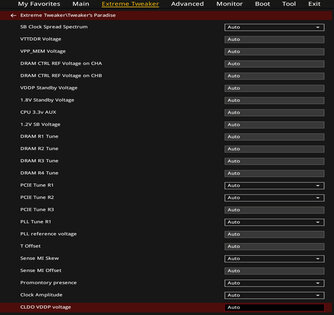

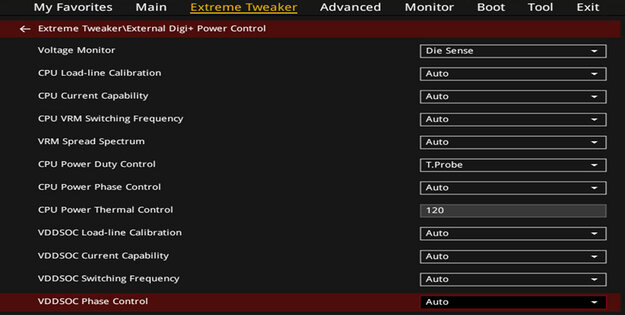

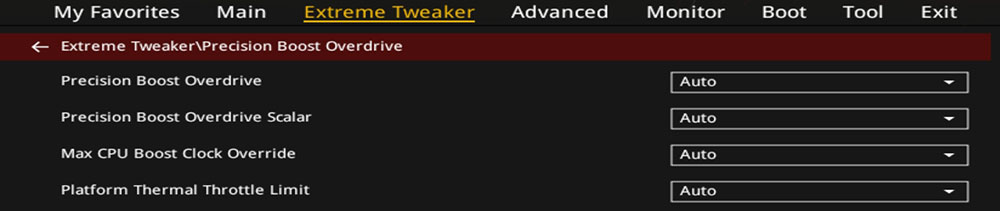

Extreme Tweaker… При вопросе «а почему так дорого?» надо просто кидать скрины этого раздела. Частоты, тайминги, напряжения, множители… Множество способов автоматической коррекции параметров в зависимости от внешних или внутренних факторов, процессов. Группировка по подразделам очень удобная, и в немалой степени потому, что привычная и хорошо продуманная.

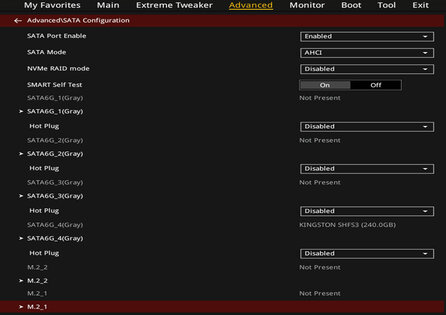

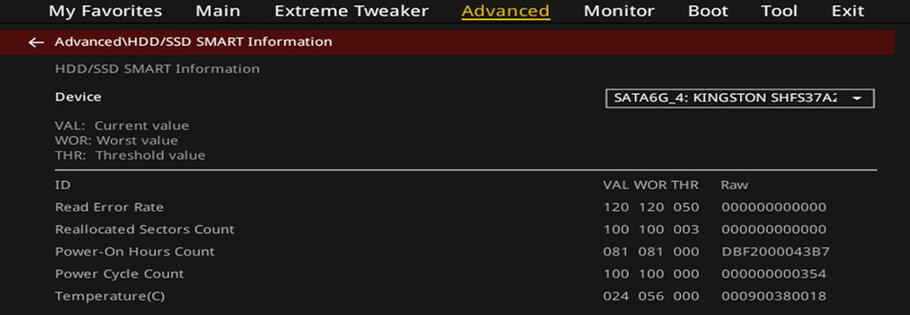

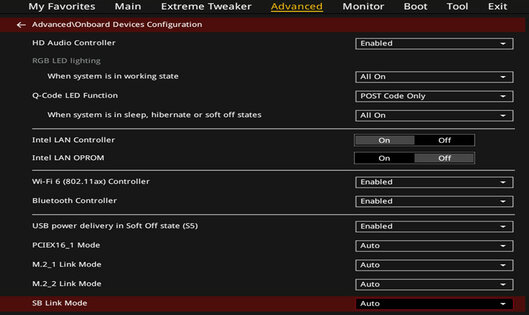

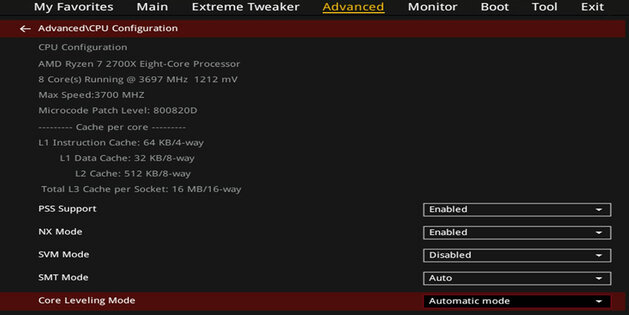

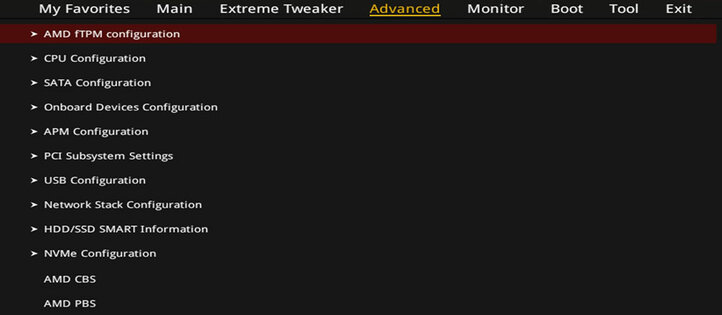

В Advanced собраны управления всеми накопителями, встроенными контроллерами, технологиями и слотами PCI Express.

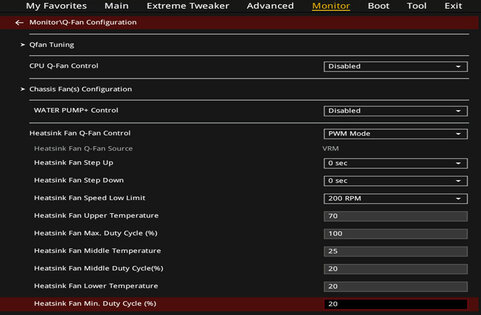

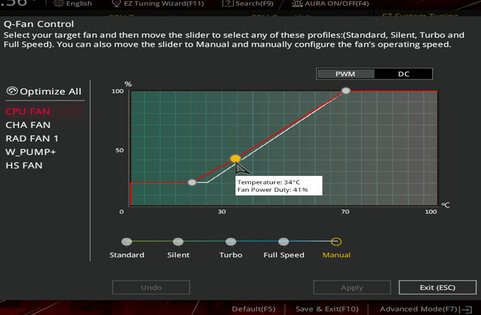

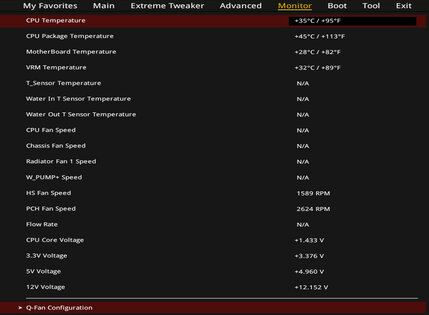

Раздел Monitor — это как Extreme Tweaker, только про вентиляторы и наблюдение за температурами, оборотами, вольтами. Есть упрощенный графический режим, где график зависимости оборотов от температур задается вручную. Но есть и несколько встроенных профилей.

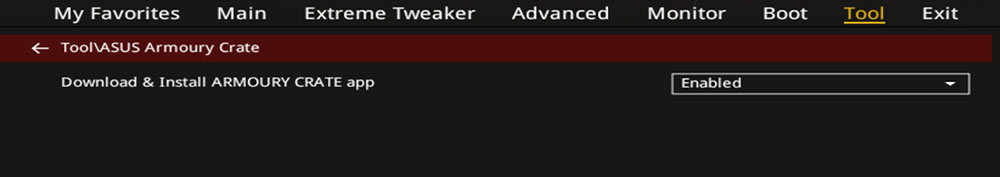

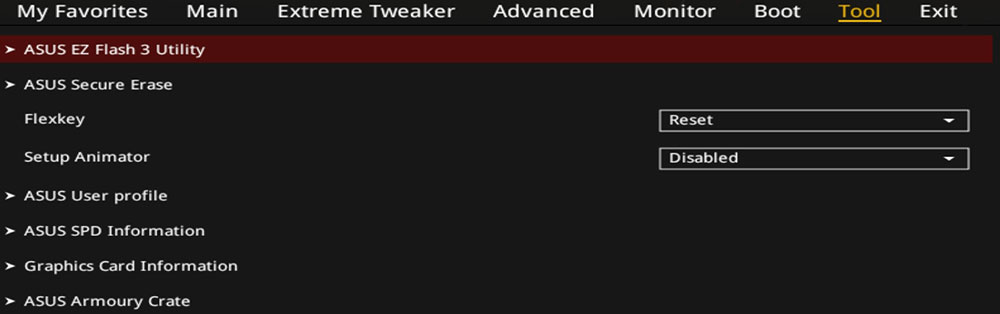

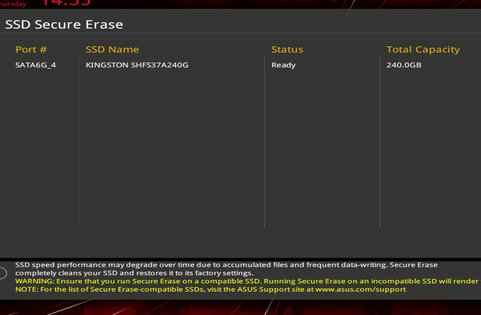

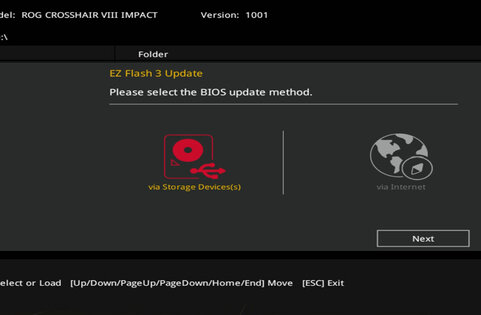

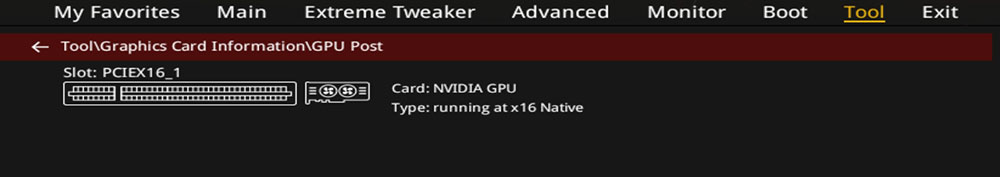

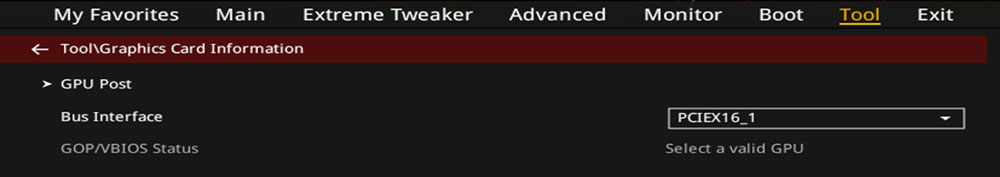

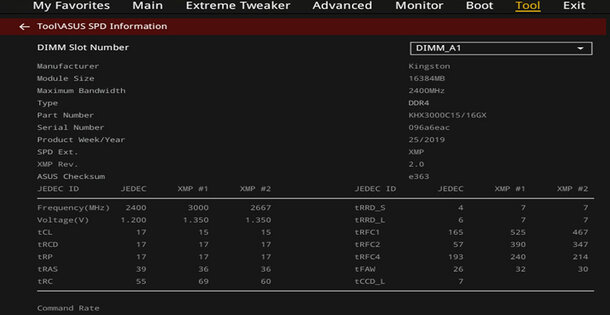

Раздел Tool с говорящим названием — небольшие, но полезные инструменты при настройке системы. Посмотреть тайминги, зашитые в микросхему SPD на модулях, очистить накопитель, обновить прошивку, посмотреть режим работы слота PCIEx с видеокартой…
Отдельно стоит упомянуть про сохранение и загрузку профилей. Очень сокращает время настройки и подбора параметров при тонкой настройке режимов работы процессора и оперативки.
Программное обеспечение

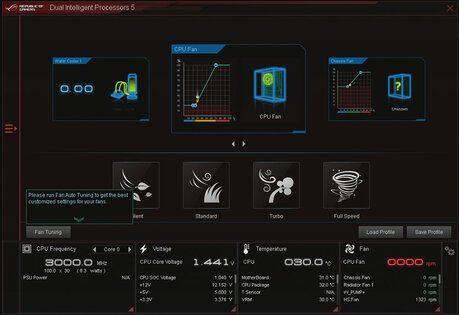

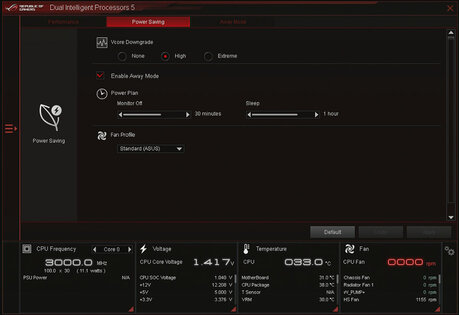

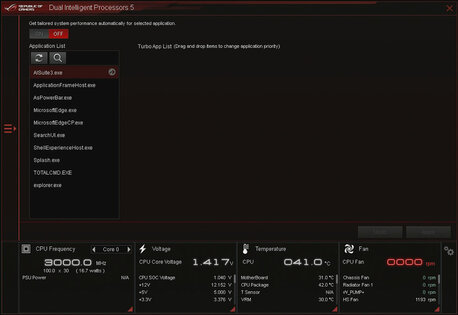

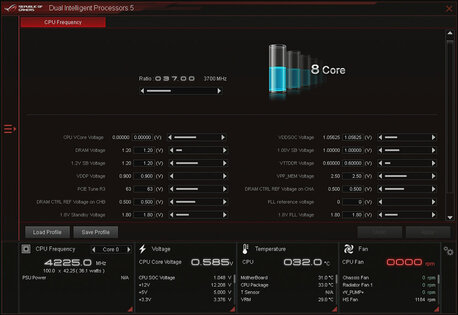

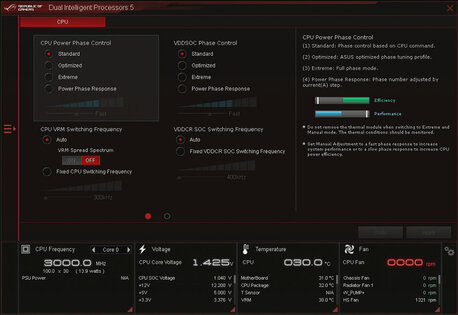

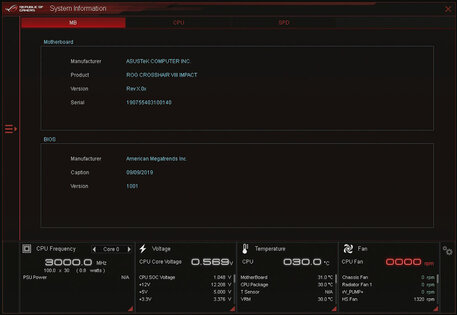

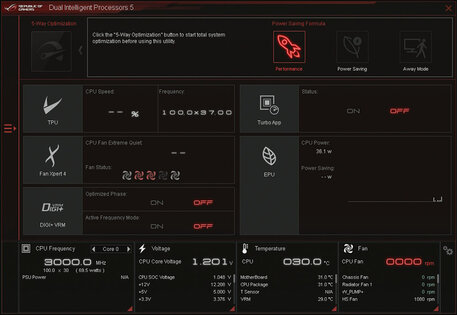

Утилита под Windows также не меняется последние годы, что радует. Она подходит начинающим энтузиастам — меньше голых цифр, больше анимации, приятное отображение всей информации. Настройка частот, напряжений, скорости вращения вентиляторов, управление питанием, оптимизация системы — все разбито по отдельным закладкам.

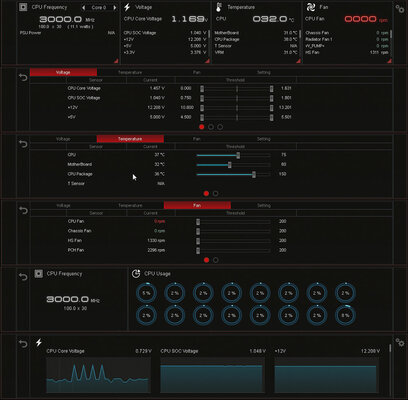

Единственное, что стоит доработать, — мониторинг. Точнее, его отображение, потому как к набору возможностей вопросов нет никаких. А возможность выноса в отдельное окно и гибкую настройку отображения (как тот же оверлей) стоило бы добавить.
Отзыв
ASUS ROG Crosshair VIII Impact — очень интересный нишевый продукт. Отличный выбор для тех, кто хочет собрать максимально компактную и производительную конфигурацию на базе процессоров AMD Ryzen 2 и 3. Несмотря на скромные габариты, нет ограничений по разгону, установке систем охлаждения, накопителей. Компоновка очень плотная, но продуманная, включая размещение портов и разъемов для подключения дополнительных портов, питания, кабелей. Сохранили даже два POST-индикатора и набор кнопок для управления платой. Одна из лучших метаринок Mini-ITX / Mini-DTX на рынке. Единственный недостаток — цена, она не ниже, чем у полноформатных решений (ATX / EATX), а в некоторых магазинах и выше. Причины понятны: за миниатюризацию без потери возможностей всегда приходится доплачивать, и доплачивать немало.
Плюсы:
- малые габариты;
- мощная подсистема питания;
- продуманная компоновка элементов и узлов;
- богатый выбор инструментов для разгона и тонкой настройки;
- два M.2-слота с радиаторами для накопителей;
- эффективная система охлаждения.
Может не понравиться:
- цена.
